排烟系统设计中，虽由暖通主导提资，但自然排烟窗的设置需建筑专业确定，其合理性直接影响控烟效果。本文梳理民用建筑（不含工业建筑）自然排烟窗的设计要点，作为备忘录供速查。

注：依据《建筑防烟排烟系统技术标准》GB 51251-2017，文中简称《防排烟标准》

目录
一、排烟窗的高度要求
1.核心术语（挡烟垂壁、储烟仓、清晰高度）
2.储烟仓与挡烟垂壁设置
3.储烟仓厚度要求
4.最小清晰高度计算
5.自然排烟窗的高度要求
6.排烟窗的水平布置要求
二、排烟窗的水平布置要求
▪ 通用要求与特殊规定
▪ 其他布置细节
三、排烟窗的开启设置要求

一. 排烟窗的高度要求：与储烟仓、清晰高度密切相关
1. 核心术语
要明确排烟窗的高度，需先理解 3 个核心术语：《防排烟标准》2.1.10~2.1.12

▪ 挡烟垂壁：用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。

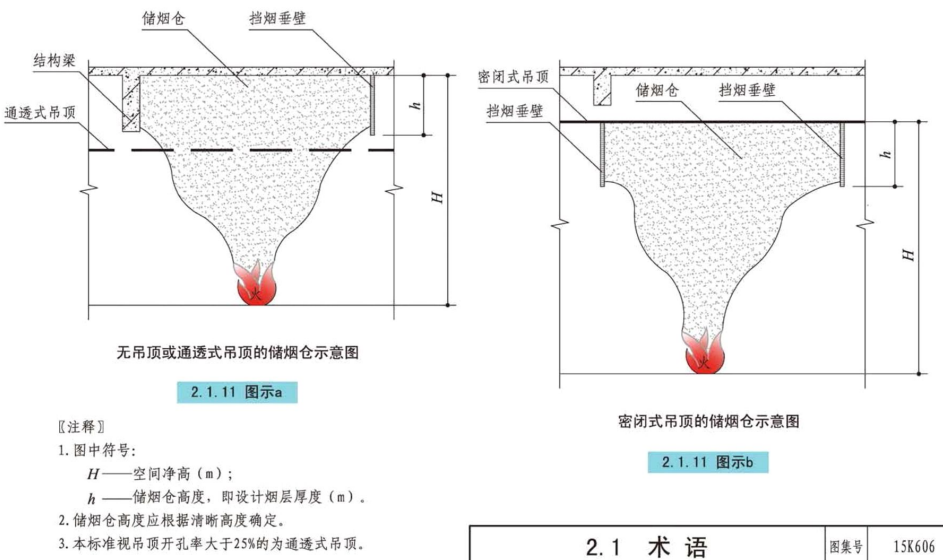

▪ 储烟仓：位于建筑空间顶部，由挡烟垂壁、梁或隔墙等形成的用于蓄积火灾烟气的空间。储烟仓高度即设计烟层厚度。

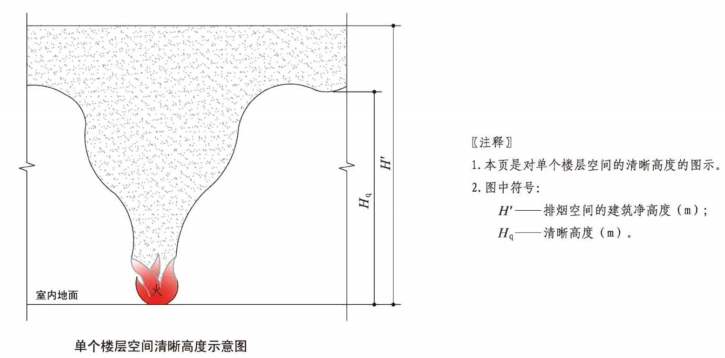

▪ 清晰高度： 烟层下缘至室内地面的高度。

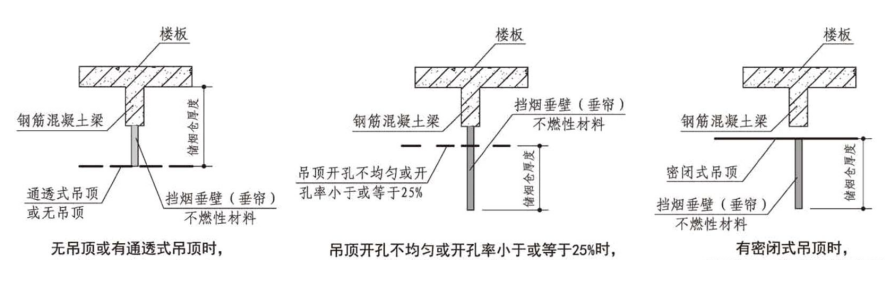

2. 储烟仓与挡烟垂壁设置（《防排烟标准》4.2.2）
▪ 无吊顶或通透式吊顶：排烟设计净高算至板底，储烟仓厚度从板底向下计算；
▪ 非通透式吊顶（开孔率≤25%）：排烟设计净高算至吊顶底，储烟仓厚度从吊顶底向下计算，吊顶内空间高度不计入储烟仓厚度。
3. 储烟仓厚度要求：（《防排烟标准》4.6.2）

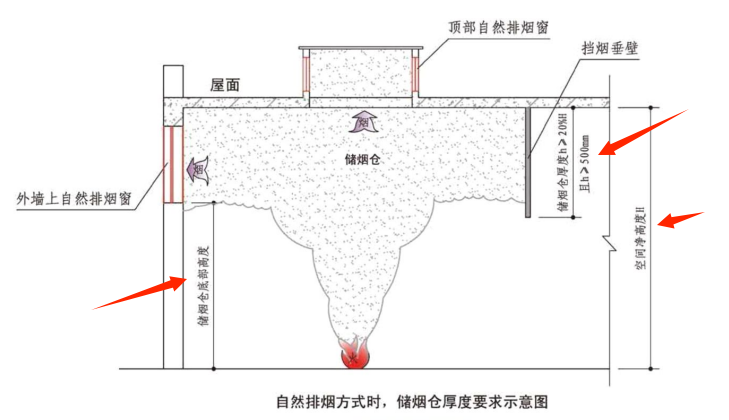

▪ 自然排烟时，厚度不小于空间净高的 20%，且最低不得少于 500mm。
例：某空间净高 5m，20% 为 1m（≥500mm），则储烟仓厚度按 1m 设计。
▪ 储烟仓底部距地面高度，必须大于安全疏散所需的最小清晰高度。

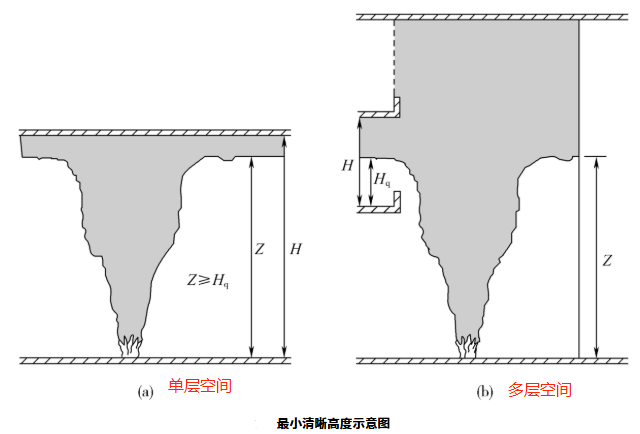

4. 最小清晰高度计算（《防排烟标准》4.6.9）
▪ 空间净高≤3m：最小清晰高度≥净高的 1/2；
▪ 空间净高＞3m：按公式计算 Hq=1.6+0.1H’
（Hq——最小清晰高度（m），H’对于单层空间，取排烟空间的建筑净高（m）；对于多层空间，取最高疏散层的层高（m））。
小贴士：
▪ 按满足疏散净高通行的清晰高度计算室内净高为2.625m：按疏散净高2.1m÷80% （储烟仓占空间净高20%）计算得出。且2.625净高储烟仓20%厚度为0.525m≥500mm，符合排烟要求。满足疏散净高便满足了最小清晰高度。
▪＞3m室内空间净高H与与挡烟垂壁高度h要求可归纳如下：
H＞3.0时，Hq与2.1两者之间取较大值 ：
3.0＜H≤5.0，   0.2H＜h≤H-2.1（Hq≤2.1m)
H＞5.0，          0.2H＜h≤H-Hq（Hq＞2.1m）

注：空间净高确定：

▪ 对于平顶和锯齿形的顶棚，空间净高为从顶棚下沿到地面的距离。
▪ 对于斜坡式的顶棚，空间净高为从排烟开口中心到地面的距离。
▪ 对于有吊顶的场所，其净高应从吊顶处算起；设置格栅吊顶的场所，其净高应从上层楼板下边缘算起（格栅吊顶通常开孔率较高，属于通透式吊顶范畴）。
条文说明：对于多个楼层组成的高大空间，最小清晰高度同样也是针对某一个单层空间提出的，往往也是连通空间中同一防烟分区中最上层计算得到的最小清晰高度。但在这种情况下的燃料面到烟层底部的高度Z是从着火的那一层起算。
5. 自然排烟窗的高度要求（《防排烟标准》4.3.3-1）

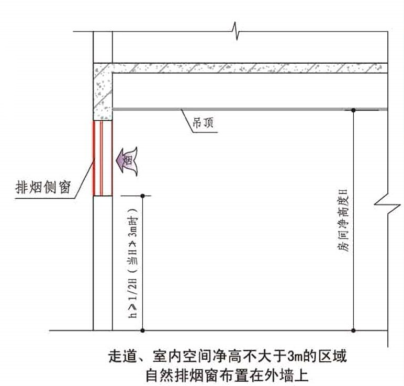

▪ 净高≤3m：排烟窗需位于净高 1/2 以上；
▪ 净高＞3m：需设置在储烟仓内。
小贴士：
净高＞3m，排烟窗设置最小高度取Hq 与 2.1m （防火疏散净高要求）两者较大值。

二. 排烟窗的水平布置要求（《防排烟标准》4.3.2~5）

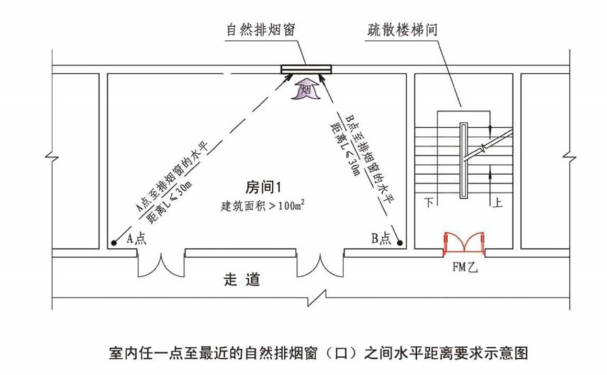

▪ 通用要求：防烟分区内任意一点到最近排烟窗的水平距离≤30m。
▪ 特殊规定：

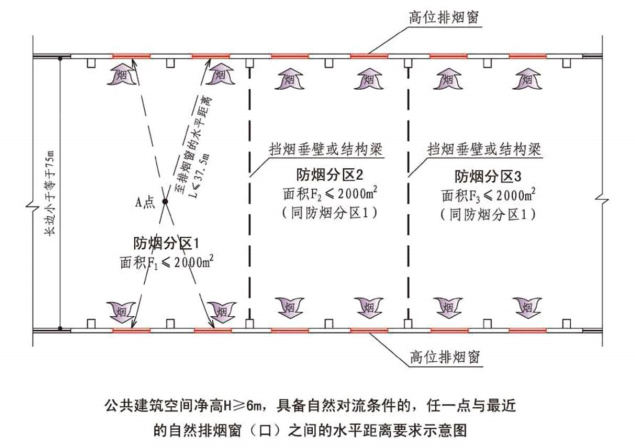

▫ 公共建筑：空间净高≥6m，且有自然对流条件时，可放宽至≤37.5m。
▪ 其他细节：

▫ 房间面积≤200㎡时，排烟窗开启方向不限；

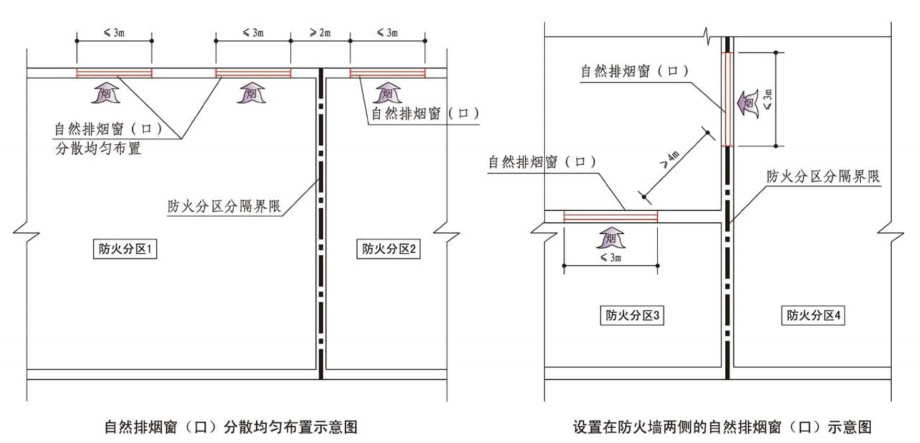

▫ 排烟窗宜分散均匀布置，每组长度不宜＞3.0m；

▫ 防火墙两侧的排烟窗，最近边缘水平距离不应＜2.0m。

三. 排烟窗的开启设置要求（《防排烟标准》4.3.6）
▪ 需设置手动开启装置；
▪ 高位不便直接开启的排烟窗，需在距地面1.3m~1.5m 处设置手动开启装置；
▪ 净空高度＞9m 的中庭、建筑面积＞2000㎡的营业厅 / 展览厅 / 多功能厅等，还需设置集中手动开启装置和自动开启设施；
▪ 外墙上的单开式自动排烟窗宜采用下悬外开式；（《防排烟标准》4.3.3-2）
▪ 屋面上的自动排烟窗宜采用对开式或百叶式。（《防排烟标准》4.3.3-2）
