排烟设计须知：自然排烟窗的面积如何计算？

「———未筑记◦设计备忘录———」

前篇文章梳理了民用建筑（不含工业建筑）自然排烟窗的设计要点，排烟窗有效面积是自然排烟设计的核心参数，直接影响排烟量是否达标，那么排烟窗的面积如何计算？

排烟窗开启的有效面积计算要求

依据《建筑防烟排烟系统技术标准》GB 51251-2017 4.3.5

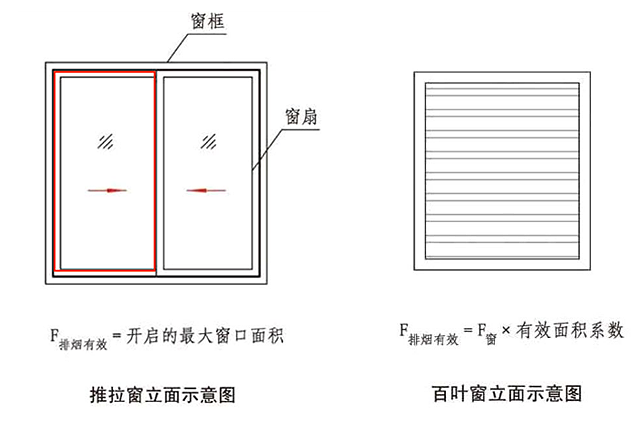

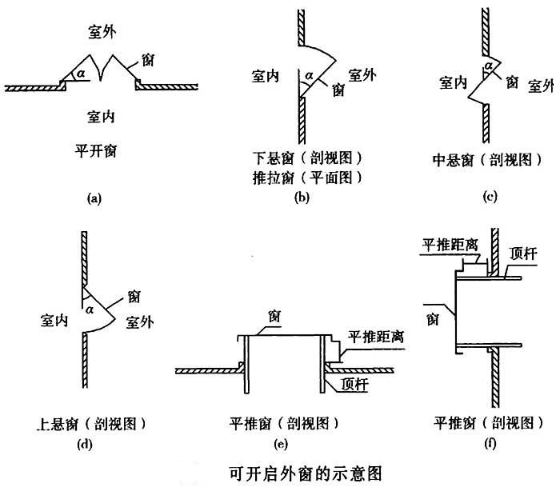

可开启外窗的形式有上悬窗、中悬窗、下悬窗、平推窗、平开窗和推拉窗、百叶窗等，不同类型排烟窗的有效面积计算方式不同，具体如下：

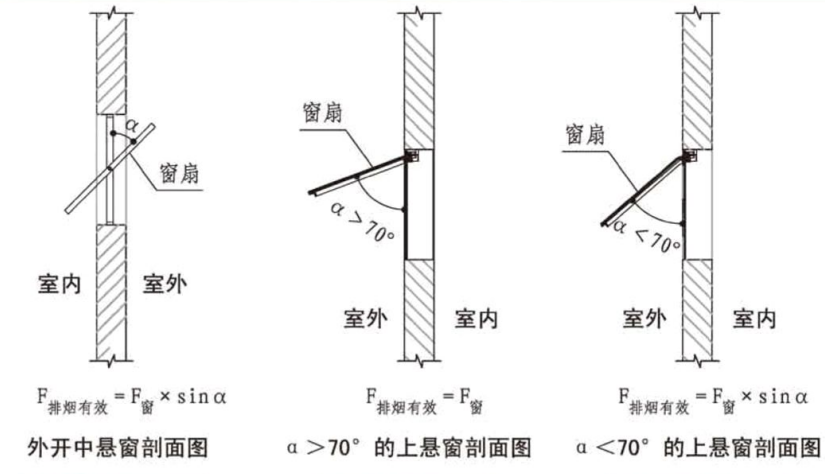

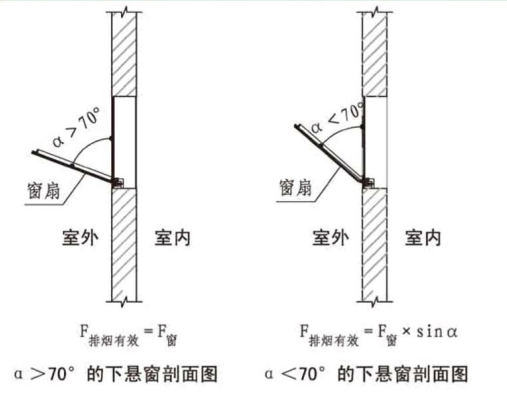

1. 悬窗：

▪ 开窗角＞70°：按窗的面积计算；

▪ 开窗角≤70°：按最大开启时的水平投影面积计算。

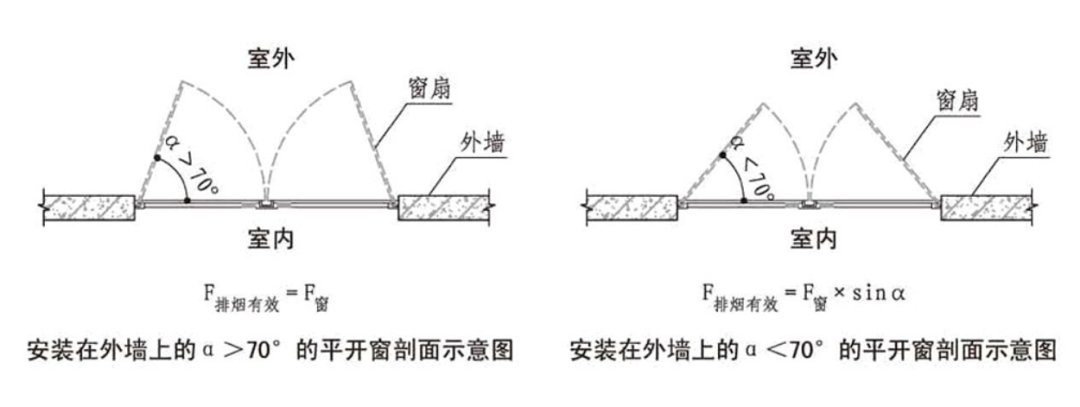

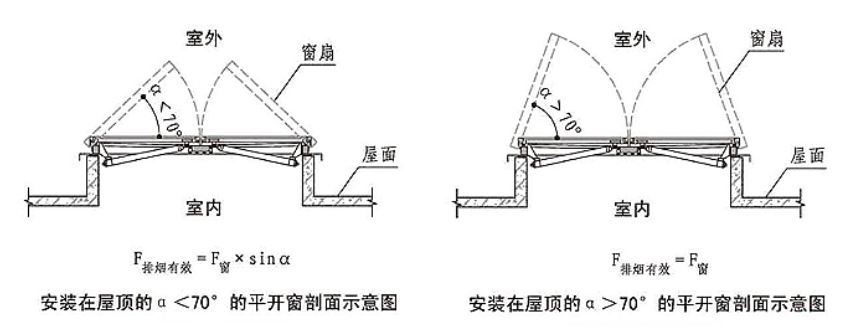

2. 平开窗：

本文内容为个人总结，仅供参考，欢迎指正。实际设计需结合项目具体情况及规范最新要求。部分图片来自网络，侵删。
